Rezonans Nedir, Binalarda Etkileri Nelerdir?

İnşaat mühendisliğinde en kritik konulardan biri olan rezonans, binaların deprem güvenliği açısından hayati öneme sahiptir. Bu makalede, rezonansın temel kavramlarından başlayarak, binalar üzerindeki etkilerine ve önleme yöntemlerine kadar kapsamlı bir inceleme yapacağız.

Rezonansın Temel Kavramları: Frekans ve Periyot Nedir

Mühendisler rezonans nedir sorusunu, bir yapının doğal frekansla uyarılması sonucu oluşan tehlikeli titreşimler olarak açıklar. Bu olayı anlamak için öncelikle temel kavramları incelememiz gerekir.

Frekans Nedir?

Frekans, bir saniyede gerçekleşen titreşim sayısıdır ve Hertz (Hz) birimi ile ölçülür. Her yapısal sistem, kendi fiziksel özelliklerine bağlı olarak belirli frekanslarda doğal titreşim yapma eğilimindedir.

Periyot Nedir?

Periyot, bir tam titreşim döngüsünün tamamlanması için geçen süredir. Frekansın tersi olan periyot, saniye cinsinden ifade edilir. Periyot = 1/Frekans ile elde edilir.

Doğal Frekans Kavramı

Tüm fiziksel yapılar doğal frekanslara sahiptir. Bunlar, yapının belirli dış kuvvetlere maruz kaldığında titreşme eğilimi gösteren frekanslardır. Her binanın boyutu, kütlesi, rijitliği gibi parametrelere bağlı olarak kendine özgü doğal frekansları bulunur.

Zorlanmış Titreşim

Dış kuvvetlerin etkisiyle meydana gelen titreşimlerdir. Deprem, rüzgar, makine titreşimleri gibi faktörler zorlanmış titreşime neden olur.

Bina Neden Rezonansa Girer? Rezonans Olayı Nasıl Gerçekleşir?

Rezonans, yani titreşimsel uyum, bir yapının doğal frekansı ile ona dışarıdan etki eden titreşimin veya kuvvetin frekansının aynı ya da birbirine çok yakın olması durumudur.

Rezonans Oluşum Mekanizması

Rezonans, aşağıdaki koşullar gerçekleştiğinde ortaya çıkar:

1. Frekans Uyumu: Dış kuvvetin frekansı ile yapının doğal frekansının eşleşmesi
2. Enerji Transferi: Dış kuvvetten yapıya sürekli enerji aktarımı
3. Genlik Artışı: Titreşim genliğinin giderek büyümesi

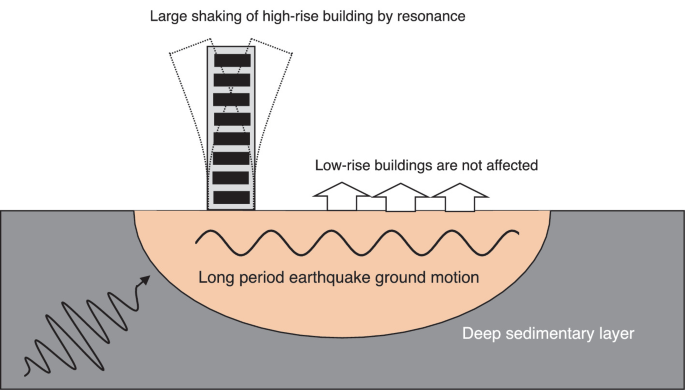

Depremde Rezonans

Eğer bina ve bulunduğu zeminin periyotları birbirine yakınsa deprem anında binada rezonans meydana gelir. Bu durum, binadaki hasarın artmasına neden olur. Deprem dalgalarının frekansı ile binanın doğal frekansı örtüştüğünde, yapı kontrolsüz bir şekilde salınmaya başlar. Yapı ağır hasar görebilir, hatta göçmeler oluşabilir.

Rezonans Gelişim Süreci

1. Başlangıç Aşaması: Dış kuvvet yapıya etki etmeye başlar
2. Enerji Birikimi: Her döngüde yapıya enerji eklenir
3. Genlik Artışı: Salınım genliği katlanarak büyür
4. Kritik Nokta: Yapının dayanım sınırları aşılır

Rezonansın Binalar Üzerindeki Olumsuz Etkileri

Salınımlar binanın doğal frekansına eşit olduğunda, bina artan genliğe ve bunun neden olduğu gerilime dayanamayarak yıkılır. Rezonansa uğrayan bir nesnenin zarar görmemesi mümkün değildir.

Yapısal Hasarlar

Malzemenin Yorulması:

• Tekrarlı yüklemeler sonucu malzeme dayanımının azalması
• Çatlak oluşumu ve büyümesi
• Bağlantı noktalarında kopma

Deformasyon Artışı:

• Aşırı yer değiştirmeler
• Yapısal elemanların şekil değiştirmesi
• nonlinear davranış

İnsan Konforuna Etkileri

Konfor Problemleri:

• İnsan algılama sınırlarının aşılması
• Baş dönmesi ve mide bulantısı
• Psikolojik rahatsızlık

İşlevsellik Kaybı:

• Asansörlerin çalışmaması
• Sistemlerde arıza oluşması
• Binadan tahliye gereksinimi

Ekonomik Kayıplar

Rezonans olayı sonucu yapı üzerindeki yer değiştirmeler, yapının yıkılmasına, hasar oluşmasına, yorulmasına ya da insan rahatsızlığına sebep olabilmektedir.

Rezonans Örnekleri Nelerdir?

Tarih boyunca rezonans olayının neden olduğu birçok önemli olay yaşanmıştır:

Tarihi Örnekler

Tacoma Narrows Köprüsü (1940):

• Rüzgar kaynaklı rezonans
• Köprünün tamamen çökmesi
• Mühendislik tarihinin en ünlü rezonans örneği

Millennium Köprüsü, Londra (2000):

• Yaya trafiğinin neden olduğu rezonans
• Köprünün sallanması ve geçici kapatılması
• Sönümleyici sistemler ile çözüm

Deprem Kaynaklı Rezonans Örnekleri

Mexico City (1985):

• 8.1 büyüklüğündeki deprem
• Yumuşak zemin ve orta yükseklikteki binalar arasında rezonans
• Binlerce binanın çökmesi

Kobe Depremi (1995):

• 6.9 büyüklüğündeki deprem

• Belirli yükseklikteki binaların seçici hasarı
• Zemin koşulları ve bina yüksekliği ilişkisi
• Modern bina kodlarının geliştirilmesi

Güncel Örnekler

Rüzgar Kaynaklı Titreşimler:

• Yüksek binalarda rüzgar etkisi
• Vorteks kaynaklı titreşimler
• Yapısal kontrol sistemlerinin kullanımı

Makine Titreşimleri:

• Endüstriyel tesislerde rezonans
• HVAC sistemleri kaynaklı problemler
• İzolasyon sistemleri ile çözüm

Rezonans Oluşumu Nasıl Önlenir?

Fakat nesnenin rezonansa girmesi alınacak önlemlerle engellenebilir. Rezonansı önlemek için çeşitli mühendislik çözümleri geliştirilmiştir. Amaç yapının doğal frekansının, maruz kalacağı dış kuvvetlerin (deprem, rüzgar vb.) frekansıyla çakışmasını önlemektir.

Tasarım Aşamasında Önlemler

Frekans Ayarlama:

• Yapının doğal frekansının kritik aralıkların dışında tutulması
• Zemin hakim periyodu ile bina periyodu uyumsuzluğunun sağlanması
• Dinamik analiz ile frekans optimizasyonu

Rijitlik Kontrolü:

• Yapısal elemanların rijitlik dağılımının optimize edilmesi
• Düzensizliklerin minimize edilmesi
• Simetrik tasarım prensiplerinin uygulanması

Sönüm Sistemleri

Pasif Sönüm:

• Viskoz sönümleyiciler, viskoelastik malzemeler
• Sürtünme sönümleyicileri
• Kütle sönümleyici sistemler (TMD)

Aktif Kontrol:

• Gerçek zamanlı kontrol sistemleri
• Hareket sensörleri ve aktüatörler
• Bilgisayar kontrollü müdahale

Zemin İyileştirme

Temel İzolasyonu:

• Sismik izolatör kullanımı
• Yapı ile zemin arasında esnek bağlantı
• Titreşim enerjisinin azaltılması

Zemin Stabilizasyonu:

• Zayıf zeminlerin iyileştirilmesi
• Zemin hakim periyodunun değiştirilmesi
• Drenaj sistemleri ile su etkisinin azaltılması

Sıkça Sorulan Sorular

Rezonans nasıl hesaplanır?

Rezonans hesaplamaları, yapının dinamik özelliklerinin belirlenmesi ile başlar:

Doğal Frekans Hesabı: Tek serbestlik dereceli sistem için: f = (1/2π) × √(k/m)

• f: Doğal frekans (Hz)
• k: Sistem rijitliği (N/m)
• m: Sistem kütlesi (kg)

Çok Serbestlik Dereceli Sistemler: Daha karmaşık yapılar için modal analiz yöntemleri kullanılır:

• Özdeğer-özvektör analizi
• Frekans tanım fonksiyonları
• Sonlu elemanlar yöntemi

Kritik Sönüm Oranı: ζ = c / (2√(km))

• ζ: Sönüm oranı
• c: Sönüm katsayısı

Magnifikasyon Faktörü: Rezonans durumunda genlik büyütmesi: β = 1 / (2ζ)

Bu hesaplamalar, yapısal mühendisler tarafından özelleşmiş yazılımlar kullanılarak gerçekleştirilir.

Rezonans testi nedir?

Bu analizler, yapıların titreşim özelliklerini belirlemek ve rezonans frekanslarını tespit etmek için kullanılır. Titreşim analizi sonuçlarına göre, yapıların tasarımında ve inşaatında gerekli düzenlemeler yapılabilir.

Rezonans Testinin Amacı:

• Yapının doğal frekanslarının belirlenmesi
• Mod şekillerinin tespit edilmesi
• Sönüm özelliklerinin ölçülmesi
• Yapısal bozuklukların tespiti

Test Yöntemleri: Modal Test (OMA – Operational Modal Analysis):

• Çevresel titreşimler kullanılarak yapılır
• Yapıya zarar vermez
• Gerçek işletme koşullarında ölçüm

Zorlanmış Titreşim Testi:

• Kontrollü kuvvet uygulaması
• Titreşim masası (Shaker) veya darbe çekiçleri ile
• Daha kesin sonuçlar verir

Test Ekipmanları:

• İvmeölçerler (accelerometer)
• Veri toplama sistemleri
• Spektrum analizörleri
• Modal analiz yazılımları

Değerlendirme Kriterleri:

• Doğal frekans değerleri
• Mod şekilleri ve deformasyon paternleri
• Sönüm oranları
• Yapısal dayanım rezervleri

Her deprem sonrası bizler gibi sektörde yıllardır olan firma ve mühendislerin alışık olduğu, farklı ve yöntemsel olarak geçerliliği olmayan ya da esasen kullanım amacından farklı olarak sanki bina deprem ve performans hesapları yöntemi gibi sunulan yöntemlerle karşılaşıyoruz. Bu nedenle rezonans testlerinin kalifiye mühendislik firmalarınca yapılması ve sonuçlarının doğru yorumlanması kritik önem taşır.

Rezonans, modern yapı mühendisliğinde göz ardı edilemeyecek bir konudur. Doğru tasarım, hesaplama ve önlemlerle rezonans risklerini minimize etmek mümkündür.
